圧縮と録画
●H.265 Pro+を有効にすると、エンコードの効率が上がり、データの保管コストを削減できます
●最大8MP解像度で録画が可能
再生と保存
●SATA端子×2搭載
●スマートサーチによる効率的な再生
スマート機能
●ディープラーニングをベースにしたモーション検知と境界保護（ラインクロスおよび侵入検知）
●アナログおよびスマートIPカメラの両方で複数のVCA(Video Content Analytics)イベントに対応
ネットワーク＆イーサネット接続
●主要なWi-Fiドングル製品との互換性あり
●Hik-Connect & DDNS(Dynamic Domain Name System)によりネットワークの管理が容易に
●出力帯域幅制限を設定可能
| 人と車の分析 | 全アナログチャンネルで、ディープラーニングをベースにした動体検知 2.0が初期設定で有効です。この機能により、人と車の分類が可能になり、葉や光などが原因で発生する誤報が大幅に減少します。対象物またはイベントによるクイックサーチに対応。 |
| 人と車の分析 | 最大4チャンネル |
| ビデオ圧縮 | H.265 Pro+/H.265 Pro/H.265/H.264+/H.264 |
| エンコード解像度 | メインストリーム:
8 MP@8 fps/5 MP@12 fps/4 MP@15 fps/3 MP@18 fps 1080p/720p/WD1/4CIF/VGA/CIF@25 fps (P)/30 fps (N) |
| サブストリーム:
WD1/4CIF/CIF@25 fps (P)/30 fps (N) |
|
| ビデオビットレート | 32 Kbps ~ 10 Mbps |
| デュアルストリーム | 対応 |
| ストリームタイプ | ビデオ、ビデオ&オーディオ |
| オーディオ圧縮 | G.711u |
| オーディオビットレート | 64 Kbps |
| IPビデオ入力2 | 4チャンネル（最大12チャンネル）
拡張 IP モードがオンの場合: |
| 最大8MP解像度 | |
| H.265+/H.265/H.264+/H.264 IPカメラ対応 | |
| アナログビデオ入力 | 8チャンネル |
| BNCインターフェース(1.0 Vp-p、75 Ω)、コアキシトロン接続に対応 | |
| PoCカメラ入力 | Hikvision PoCカメラに対応
*: PoC接続機能については付録参照 |
| HDTVI入力 | 8 MP@15 fps, 8 MP@12.5 fps, 3K@20 fps, 5 MP@20 fps, 5 MP@12 fps, 4 MP@30 fps, 4 MP@25 fps, 3 MP@18 fps, 1080p@30 fps, 1080p@25 fps, 720p@60 fps, 720p@50 fps, 720p@30 fps, 720p@25 fps |
| AHD入力 | 5 MP@20 fps, 4 MP@25 fps, 4 MP@30 fps, 1080p@25 fps, 1080p@30 fps, 720p@25 fps, 720p@30 fps |
| HDCVI入力 | 4 MP@25 fps, 4 MP@30 fps, 1080p@25 fps, 1080p@30 fps, 720p@25 fps, 720p@30 fps |
| CVBS入力 | PAL/NTSC |
| CVBS出力 | 1チャンネル、BNC (1.0 Vp-p、75 Ω)、
解像度: PAL: 704 × 576、NTSC: 704 × 480 |
| VGA出力 | 1チャンネル、1920 × 1080/60Hz、1280 × 1024/60Hz、1280 × 720/60Hz |
| HDMI出力 | 1チャンネル、4K (3840 × 2160)/30Hz、2K (2560 × 1440)/60Hz、1920 × 1080/60Hz、1280 × 1024/60Hz、1280 × 720/60Hz |
| ビデオ出力モード | HDMI/VGA同時出力 |
| オーディオ入力 | 4チャンネル、RCA (2.0 Vp-p、1 KΩ) |
| 同軸ケーブル経由8チャンネル | |
| オーディオ出力 | 1チャンネル、RCA (リニア、1 KΩ) |
| 2wayオーディオ | 1チャンネル、RCA (2.0 Vp-p、1 KΩ) (オーディオ入力使用) |
| 同時再生 | 8チャンネル |
| 総帯域幅 | 128 Mbps |
| リモート接続 | 64 |
| ネットワークプロトコル | TCP/IP, PPPoE, DHCP, Hik-Connect, DNS, DDNS, NTP, SADP, NFS, iSCSI, UPnP™, HTTPS, ONVIF |
| ネットワークインターフェース | RJ45 10/100/1000 Mbps 自己適応型イーサネット端子×1 |
| Wi-Fi | USB端子にWi-Fiドングルを差し込むことでWi-Fiネットワークに接続可 |
| SATA | SATA端子×2 |
| 容量 | ディスクあたり最大10 TB |
| シリアル端子 | RS-485(半二重) |
| USB端子 | 前面パネル: USB 2.0 ×1 背面パネル: USB 3.0 ×1 |
| アラーム入出力端子 | 8/4 |
| 電源 | DC48 V 2.5A |
| 消費電力 | 最大15 W（HDDなしの場合） |
| 使用温度 | -10 °C ~ +55 °C |
| 使用湿度 | 10% ~ 90% |
| 寸法（幅×奥行×高さ） | 380 × 320 × 48 mm |
| 重量 | 最大3.4 kg |

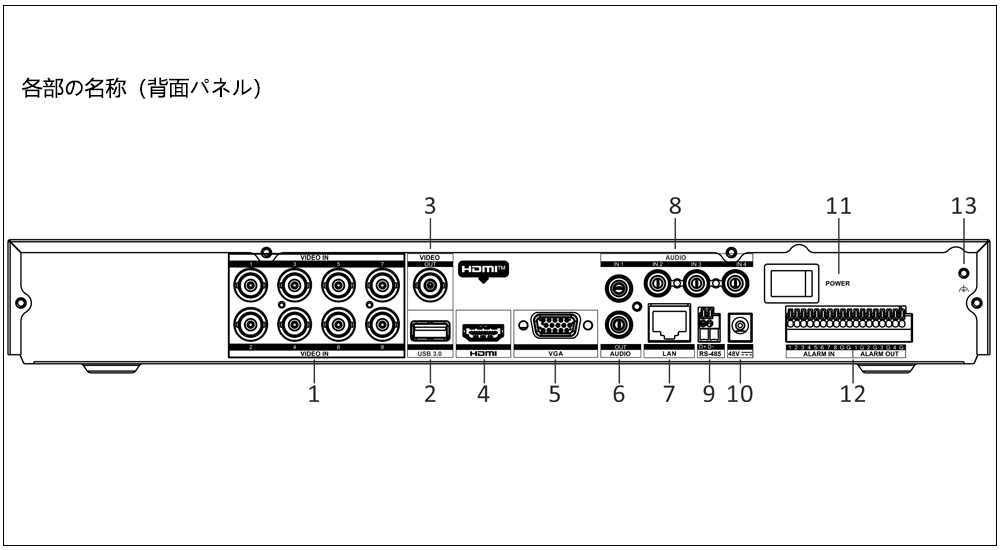

| No. | 説明 | No. | 説明 |
| 1 | ビデオおよび同軸オーディオ入力端子 | 8 | オーディオ入力端子、RCAコネクター |
| 2 | USB端子 | 9 | RS-485シリアルポート |
| 3 | ビデオ出力端子 | 10 | DC48 V電源入力端子 |
| 4 | HDMI端子 | 11 | 電源スイッチ |
| 5 | VGA端子 | 12 | アラーム入出力端子 |
| 6 | オーディオ出力端子、RCAコネクター | 13 | 接地 |
| 7 | LANネットワーク端子 |
注:
1: 動体検知 2.0と境界保護を同時に有効にすることはできません。どちらかの機能を使用すると、もう一方の機能が使用できなくなります。
2: 拡張IPモードは、スマートイベント(動体検知 2.0や境界保護)や他の機能と競合する可能性があります。詳細はユーザーマニュアルを参照してください。
AT/AFモード
PoE規格に関して、HikvisionはPoCカメラの電力レベルを区別するために、PoC向けにATおよびAFモードを導入しました。 ATとAFの最大動作電力はそれぞれ12 Wと6 Wです。 この2つのモードは、IEEE 802.3 IP規格には関係ありません。
PoC接続機能
| PoC機器 | 接続可能なAT/AFカメラ |
| 4チャンネルPoC機器 | ATカメラ4台 |
| 8チャンネルPoC機器 | ATカメラ8台 |
| 16チャンネルPoC機器 | ATカメラ8台＋AFカメラ8台 または最大ATカメラ12台 |
16チャンネルのPoC機器は、固定チャンネルではなく、8つのランダムなチャンネルを介して8台のATカメラに接続されます。
16チャンネルPoC機器には、以下の台数の組み合わせでカメラを接続できます。
| ATカメラ接続台数 | 12 | 11 | 10 | 9 | 8 | N (0 ~ 7) |
| AFカメラ接続台数 | 0 | 2 | 4 | 6 | 8 | 16-N |
